Шпонка из нержавейки по мягкому валу

Соединение, где твердая нержавеющая шпонка взаимодействует с валом из пластичного материала, требует особого подхода. В производственной практике нередко встречаются узлы, где ось изготовлена из дюралюминия, латуни или низкоуглеродистой стали типа Ст3, а сама деталь фиксации вращения выполнена из коррозионностойкой стали A2 (AISI 304) или A4 (AISI 316).

Основная сложность кроется в существенной разнице механических свойств: предел текучести мягкого вала может составлять всего 180–240 МПа, тогда как для аустенитной нержавейки этот показатель достигает 500–650 МПа. Без правильного расчёта такая пара быстро выйдет из строя из-за смятия более слабого тела или пластического выдавливания металла по боковым граням шпоночного паза.

Для начала стоит уяснить физику распределения нагрузки. Крутящий момент передаётся через боковые поверхности шпонки, которые давят на стенки паза как в валу, так и в ступице.

В рассматриваемой ситуации слабым звеном выступает именно вал – его материал под действием контактных напряжений начинает течь, паз деформируется, и соединение получает недопустимый люфт. Классическая формула проверки на смятие выглядит так: sigma_см = 2 * M / (d * l * (h  - t1)), где M – момент в Н*мм, d – диаметр вала в мм, l – рабочая длина шпонки в мм, h – её полная высота, t1 – глубина паза на валу. Для мягких материалов допустимое напряжение смятия [sigma_см] снижают до 60–80 МПа при спокойной нагрузке и до 40–50 МПа при ударной. В случае с незакалённой сталью Ст3 этот параметр берут не выше 100 МПа, хотя для самой нержавеющей шпонки он мог бы достигать 200 МПа – запас прочности здесь бесполезен, так как лимитирует основание.

Одна из типичных ошибок – установка короткой шпонки стандартной длины, рассчитанной по твёрдому валу из стали 45. Допустим, для вала диаметром 30 мм при передаче момента 150 Нм по ГОСТ 23360-78 обычно рекомендуют деталь сечением 8х7 мм и длиной 36 мм.

Выполним проверку для мягкого основания: подставляем M=150000 Н*мм, d=30 мм, h=7 мм, t1=4 мм (глубина паза под такую шпонку), тогда рабочая высота (h  - t1)=3 мм. Получаем sigma_см = 2*150000/(30*36*3) = 300000/3240 ≈ 92,6 МПа. Для стали Ст3 с пределом текучести около 240 МПа такой нагрев ещё терпим, но для алюминиевого сплава Д16Т (предел текучести ~270 МПа, но допускаемое смятие ниже из-за риска микронаклёпа) это уже критично – реальный ресурс окажется минимальным. Значит, для сохранения работоспособности требуется либо увеличить длину шпонки до 50–60 мм, либо заменить одну деталь двумя, установленными под углом 180 градусов.

Важный нюанс касается посадки самой шпонки в паз на мягком валу. Согласно рекомендациям для обычных соединений, предусмотрены три вида посадок: плотная, нормальная и свободная.

Здесь необходимо применять только свободную (H9/h9), с зазором 0,025–0,100 мм в зависимости от размера. Если сделать натяг, то при запрессовке или ударах молотком мягкие стенки паза будут смяты ещё до начала работы узла. Более того, нержавеющая шпонка, обладающая высокой прочностью и низкой склонностью к адгезии, при малейшем перекосе начнёт работать как пуансон, выдавливая канавки. Практическое правило: после фрезерования паза следует тщательно удалить заусенцы и проверить щупом – шпонка должна входить в него от руки без заметного усилия.

При выборе конкретной марки нержавеющей стали для шпонки стоит отдавать предпочтение аустенитным классам без термического упрочнения. Так, материал 08Х18Н10 в состоянии поставки имеет твёрдость по Бринеллю 170–200 НВ, что лишь немного превышает твёрдость мягкого вала (для Ст3 – 120–140 НВ, для дюралюминия – 70–90 НВ).

А вот шпонка из закалённой мартенситной стали 20Х13 (твёрдость 350–400 НВ) станет причиной ускоренного износа – она просто фрезерует тело вала при каждом микроперемещении. В пищевом или химическом оборудовании, где требуется стойкость к агрессивным средам, берут AISI 316L (аналог 03Х17Н14М2), которая одновременно обладает достаточной вязкостью и не перегружает мягкое основание.

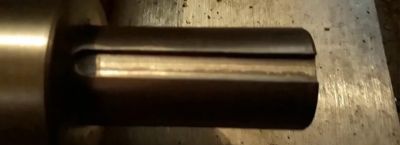

Особого внимания заслуживает геометрия дна паза. Для осей из пластичных сплавов настоятельно рекомендуется выполнять его не с острыми углами, а с радиусом скругления не менее 0,5–1,0 мм.

Это требование связано с тем, что в месте резкого перехода возникает концентратор напряжений, и при циклической нагрузке оттуда может начаться усталостная трещина. К тому же мягкий металл под воздействием локальных пиковых давлений выдавливается в зазор между шпонкой и дном паза, что со временем увеличивает люфт. Использование концевой фрезы с радиусом при вершине вместо стандартной цилиндрической решает эту проблему – правда, при фрезеровке потребуется более частая смена инструмента.

Для того чтобы повысить несущую способность без увеличения габаритов, иногда прибегают к установке двух шпонок, сдвинутых на 120° или 180°. В расчётах суммарная длина принимается равной сумме длин двух элементов, но с понижающим коэффициентом 0,9 из-за неизбежной неравномерности нагружения.

Пример: на валу из латуни ЛС59 диаметром 40 мм с моментом 250 Нм одна шпонка 12х8 мм длиной 50 мм даёт напряжение смятия около 130 МПа (что выше допустимых 80 МПа для этого сплава). Две шпонки с той же геометрией по 45 мм обеспечат sigma_см = 2*250000/(40*90*0.9*(8-5))? Здесь нужно уточнить: для двух изделий в формулу подставляют суммарную длину 90 мм, коэффициент неравномерности 0,9, рабочая высота (h  - t1) для сегмента 12х8 при глубине паза на валу t1=5 мм даст 3 мм. Тогда sigma_см = 500000/(40*81*3) = 500000/9720 ≈ 51,4 МПа – уже приемлемо. При этом сами шпонки из нержавейки 12Х18Н10Т выдержат такую нагрузку с огромным запасом.

На практике нередко возникает ситуация, когда мягкий вал уже имеет повреждённый паз – например, от предыдущей стальной детали, которая его разбила. Восстанавливать фрезеровкой большего размера нецелесообразно, так как это ещё больше ослабит сечение.

Здесь помогает приём с установкой шпонки ступенчатой формы или с подкладкой из листового материала. Берут полоску из бронзы БрОФ6,5-0,15 толщиной 0,2–0,3 мм и помещают её между дном паза и нержавеющей шпонкой. Мягкая подкладка равномерно распределяет давление, предотвращая местные пластические деформации основания. Такой метод не является штатным по ГОСТу, но в ремонтной практике для неответственных тихоходных механизмов он работает прекрасно.

Что касается материала самой нержавеющей шпонки, то заводские изготовители часто предлагают изделия из прутка, прошедшего волочение. Для мягкого вала лучше подходит шпонка в отожжённом состоянии – она чуть менее твёрдая, зато имеет более высокое относительное удлинение (40–45% против 15–20% у нагартованной).

При знакопеременных нагрузках эта вязкость помогает избежать хрупкого разрушения самой детали, хотя её роль вторична – главным остаётся поведение паза. Если у вас есть возможность заказать партию шпонок с фасками по торцам (1х45°), не пренебрегайте этим: острые кромки на мягком металле вызывают задиры при монтаже, а фаска облегчает центрирование.

Соединения с нержавеющей шпонкой на мягком валу требуют также пересмотра посадки ступицы. Для типовых узлов с натягом (H7/s6) здесь лучше перейти на скользящую посадку (H7/h6), иначе при напрессовке ступица сместит или срежет пластичный металл буртиков паза.

Рекомендуемый зазор – от 0 до +0,05 мм для диаметров до 50 мм. Крепёжные винты, фиксирующие шпонку от осевого смещения, следует заворачивать с моментом затяжки на 30–40% ниже обычного, чтобы не деформировать резьбовое отверстие в мягком валу – достаточно 4–6 Н*м для М6.

В завершение практической части стоит упомянуть о термообработке поверхности самого вала. Если есть возможность, нанесите на зону паза микродуговое оксидирование (для алюминия) или цементацию на глубину 0,3–0,5 мм (для низкоуглеродистой стали).

Твёрдый поверхностный слой твёрдостью 600–700 HV позволит использовать стандартные расчёты по смятию без удлинения шпонки. Однако в большинстве случаев проще и дешевле увеличить длину на 30–50% – это проверенный способ, не требующий специального оснащения. Придерживайтесь этих правил, и узел прослужит не меньше, чем полностью стальной аналог.
