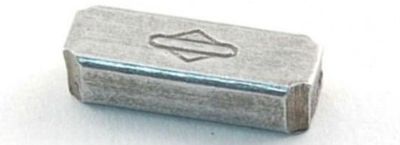

Шпонка из алюминия: зачем это нужно
Когда речь заходит о передаче крутящего момента в узлах машин, первое, что приходит на ум опытному механику — стальная призматическая или сегментная деталь, плотно сидящая в пазах вала и ступицы. Однако в моей практике нередко встречаются ситуации, где традиционное решение из углеродистой стали начинает проигрывать, и тогда на сцену выходит её лёгкий собрат из алюминиевого сплава.
Казалось бы, мягкий и менее прочный металл — какой от него толк в ответственном соединении? Но именно определённые свойства дюралевых или алюминиево-кремниевых композиций делают такой выбор не просто оправданным, а единственно верным для целого ряда производственных задач.
Одна из главных причин, по которой конструкторы заменяют стальной продольный упор на алюминиевый, кроется в необходимости защитить дорогостоящий вал от разрушительной электрохимической коррозии. Представьте себе узел, работающий в агрессивной среде — в контакте с морской водой, химическими реагентами или просто во влажной атмосфере целлюлозно-бумажного комбината.
Стальная шпонка, плотно запрессованная в паз стального же вала, образует замкнутую гальваническую пару лишь с окружающей средой, но худшее начинается, когда в сочленении участвуют разнородные металлы. В случае с парой «вал из нержавейки — алюминиевый фиксатор» последний играет роль жертвенного анода, принимая на себя всю коррозионную агрессию, тогда как дорогая ось остаётся нетронутой.
Более того, в пищевом или фармацевтическом оборудовании использование стальных элементов, подверженных ржавчине, строго регламентируется санитарными нормами. Алюминий не даёт рыжих потеков, не образует отслаивающейся окалины, что критически важно для чистоты продукта.
Обратимся к цифрам: скорость коррозии алюминиевого сплава АМг2 в нейтральной водной среде составляет около 0,05–0,1 мм в год, тогда как обычная конструкционная сталь без покрытия теряет до 0,5 мм за тот же период. Разница десятикратная, и в случае с подвижным упором, который часто приходится заменять при ремонте, лучше пусть изнашивается дешёвая вставка, чем сам вал.
Теперь рассмотрим температурный режим работы узла. Алюминий имеет коэффициент линейного расширения порядка 23–24·10^{-6} 1/°C, в то время как у стали этот показатель составляет около 11–12·10^{-6} 1/°C.
Для понимания: если нагреть собранное соединение с диаметром вала 80 мм на 100 градусов, то зазор между стальной деталью и алюминиевой ступицей изменится на величину около 0,1 мм. В случае со стальной шпонкой в стальном же пазу оба элемента расширяются синхронно, сохраняя натяг, но алюминиевый вкладыш, будучи зажат между разогретым валом и ступицей, создаёт постоянное распорное усилие.
Это свойство используют в механизмах, работающих в широком диапазоне температур — от холодильных камер до горячих цехов.
Иной раз к алюминиевому стопору прибегают из-за его низкой инерционности и способности гасить высокочастотные вибрации. В быстроходных шпиндельных узлах металлорежущих станков или в приводах с резкими пуско-остановками массивная стальная деталь может служить источником дополнительных динамических нагрузок.
Лёгкий сплав практически не вносит вклада в момент инерции ротора. Так, для вала диаметром 40 мм и шпоночного паза шириной 12 мм замена стали на дюралевый сплав уменьшает массу самого фиксатора примерно втрое — с 70 до 23 граммов.
Похоже, мелочь, но при частоте вращения 12000 об/мин даже такая разница сказывается на балансировке и ресурсе подшипников.
На практике слесарю приходится сталкиваться с двумя основными разновидностями таких изделий: призматические по ГОСТ 23360 и сегментные по ГОСТ 24071. Для изготовления чаще всего идут сплавы АД0, АД1, АМг2, АМг5 и термически упрочняемый Д16Т.
Важно помнить: твёрдость алюминиевой заготовки по Бринеллю составляет от 25 до 100 НВ в зависимости от марки и термообработки, тогда как у стали Ст45 этот параметр достигает 170–200 НВ. Отсюда возникает ограничение по передаваемому крутящему моменту.
Расчётное соотношение простое: для соединения с алюминиевым вкладышем допускаемое напряжение на смятие снижается в 2–2,5 раза по сравнению со стальным аналогом.
Конкретный пример из ремонтной практики: для вала 30 мм стандартная стальная шпонка 8х7 мм передаёт момент до 150 Н·м без остаточных деформаций. Если же поставить деталь из АМг5, тот же узел надёжно выдержит лишь 60–70 Н·м.
Казалось бы, это слабость, но как раз в этом кроется защитный механизм. При перегрузке сминается именно съёмный алюминиевый элемент, а не дорогой вал или ступица из закалённой стали.
Такой предохранительный смысл широко применяют в приводах транспортёров, смесителей, сельскохозяйственных машин, где случайное попадание постороннего предмета не должно приводить к разрушению всей трансмиссии.
Теперь о геометрической точности. Пазы под алюминиевые вставки обрабатывают с теми же допустимыми отклонениями, что и под стальные — по 9-му квалитету точности.
Однако саму шпонку следует изготавливать с несколько иными припусками. Рекомендую закладывать зазор по ширине 0,02–0,05 мм вместо классического натяга.
Дело в мягкости материала: при запрессовке алюминиевый буртик легко деформируется, и тогда при разборке вынуть его без повреждения стенок паза становится крайне затруднительно. Для подвижных соединений, где требуется частый демонтаж, разумно выполнять канавку в ступице свободной — по H7.
Монтаж такой детали имеет свои тонкости. Никогда не забивайте её кувалдой через стальную выколотку — дуралюмин даст замятия и задиры, которые потом заклинят узел.
Используйте мягкую оправку из меди или бронзы, либо просто прижмите её через проставку из твёрдой древесины. Очень удобно перед установкой слегка охладить элемент в бытовом морозильнике до -18°C — так он сядет в паз без лишних усилий.
При нагреве до рабочей температуры он расширится и выберет зазор.
Обращаю внимание на смазку. В узлах с алюминиевым стопором нельзя применять составы, содержащие графит или медный порошок — они создают гальваническую пару с интенсивной коррозией.
Лучше использовать обычную литиевую смазку типа Литол-24 или специальную алюминиевую пасту. Периодичность обслуживания такого соединения обычно вдвое чаще, чем у стального прототипа, из-за более интенсивного износа мягкого металла.
Следы смятия на боковых гранях — верный признак, что пора заменить деталь.
Что касается резьбовых соединений — если шпонка фиксируется винтом, ввернутым в вал, то под головку крепежа обязательно ставят шайбу из стали или нейлона. Прямой контакт закалённого винта с алюминием приведёт к быстрому выдавливанию лунки.
Момент затяжки в таких случаях снижают до 8–10 Н·м для винта М6, тогда как в стальной корпус можно давать и 12 Н·м. В некоторых конструкциях вместо винта применяют штифт из нержавейки, который свободно проходит сквозь отверстие в алюминиевом теле, — это исключает концентрацию напряжений.
