Проверка качества шпоночной стали: методы контроля
Качество шпоночного соединения начинается с грамотного выбора и тщательной проверки металла. От его характеристик напрямую зависит надежность передачи крутящего момента и долговечность всего узла.
Первым делом обращаем внимание на химический состав материала. Стандартные шпонки изготавливают из углеродистых сталей марок 45, 50 или легированных сталей типа 40Х. Содержание углерода в этих сплавах обычно находится в диапазоне 0.35-0.5%, что обеспечивает оптимальное сочетание прочности и вязкости. Для точного определения состава в лабораторных условиях применяют спектральный анализ. Этот способ позволяет быстро и достоверно выявить процентное содержание всех легирующих элементов и вредных примесей, таких как сера и фосфор.
На производстве для оперативного контроля часто используют портативные спектрометры. Они дают результат за несколько секунд, что крайне удобно для входящей проверки партии металлопроката.
При отсутствии сложного оборудования химический состав можно косвенно оценить по искре. При обработке на наждачном круге сталь 45 дает пучок светлых лучей средней длины с отдельными звездочками. Легированная сталь 40Х характеризуется более коротким пучком искр темно-желтого или вишневого цвета. Такой метод требует большого практического опыта, но помогает быстро отбраковать явно несоответствующий материал.
Следующий критический параметр — твердость стали. Для шпонок нормальной точности она обычно составляет 40-45 HRC.

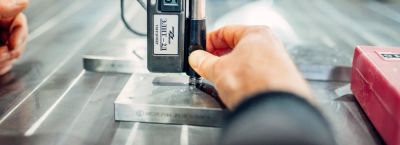

Проверку проводят на твердомере по Роквеллу, используя шкалу С. Измерения выполняют на отполированном участке торца или боковой поверхности изделия. На каждую партию делают не менее трех замеров для получения достоверного среднего значения. В полевых условиях для приблизительной оценки подходит метод царапания контрольным напильником. Если его зубья скользят по поверхности, не снимая стружку, твердость вероятно превышает 55 HRC.
Не менее значима проверка механических свойств, особенно предела прочности и ударной вязкости. Предел прочности для стали 45 после нормализации должен быть не менее 700 МПа.
Эти данные получают путем испытания образцов на разрывной машине. Стандартный образец диаметром 10 мм и расчетной длиной 50 мм растягивают до разрушения, фиксируя максимальную нагрузку. Ударную вязкость определяют на маятниковых копрах по Шарпи. Этот показатель характеризует способность материала сопротивляться динамическим нагрузкам, что актуально для работающих в условиях удара шпоночных соединений.
Микроструктурный анализ раскрывает внутреннее состояние металла. Качественная шпоночная сталь должна иметь однородную сорбитную или мелкоигольчатую структуру.
Наличие крупнозернистого мартенсита, сетки карбидов или значительной доли феррита свидетельствует о нарушениях в термообработке. Для исследования готовят микрошлиф – небольшой образец, который шлифуют, полируют и травят специальным реактивом, часто 4% раствором азотной кислоты в спирте. Рассматривают структуру под металлографическим микроскопом при увеличениях от 100 до 500 раз.
Геометрические параметры и качество поверхности также подлежат строгой проверке. Допуски на ширину шпонки по h9, а на высоту – по h11.
Замеры проводят штангенциркулем с ценой деления 0.02 мм или микрометром. Шероховатость рабочих граней не должна быть грубее Ra 2.5, что соответствует чистовой обработке резанием. Этот параметр контролируют с помощью профилометра или сравнением с образцами шероховатости. Визуально на поверхности не должно быть заусенцев, трещин, ржавчины и других дефектов.
Практический совет – всегда запрашивайте у поставщика сертификат соответствия на металлопрокат. В этом документе указаны фактический химический состав и механические характеристики партии.
Сверяйте данные сертификата с требованиями вашего чертежа или ГОСТ 8787-68, который регламентирует шпонки призматические. Даже при наличии сертификата выборочный контроль твердости и размеров лишним не будет. Помните, что пережженная сталь не исправляется термообработкой, а перекосы в структуре ведут к преждевременному износу и поломке детали. Грамотный входной контроль материала – это залог безотказной работы ответственного узла и экономия на последующем ремонте.
