Применение шпонок в машиностроении: примеры и решения

Конструкция многих механизмов основывается на надежной передаче крутящего момента между валом и насаженной деталью, будь то зубчатое колесо, шкив или муфта. Для решения этой задачи десятилетиями применяются шпоночные соединения, представляющие собой стандартизированные изделия, устанавливаемые в пазы обеих деталей.

Их главная функция – предотвращение относительного поворота, что обеспечивает совместное вращение узла под значительной нагрузкой.

Разнообразие конструктивных решений обусловлено конкретными эксплуатационными условиями. Призматические исполнения, сегментные либо клиновые варианты выбирают исходя из характера действующих сил и режима работы агрегата.

Призматические детали, самые распространенные в общем машиностроении, нормализованы ГОСТом 23360-78, который регламентирует их типоразмеры в зависимости от диаметра вала. Сегментные изделия, описываемые стандартом 24071-80, часто находят место в узлах с ограниченными осевыми габаритами, где высота ступицы невелика.

Материалом для массового производства служат качественные углеродистые стали марок 45 или 50, а также легированные стали типа 40Х. Эти сплавы проходят термическую обработку – закалку с последующим отпуском, что позволяет достичь твердости в пределах 37-47 HRC для рабочей поверхности.

Подобная прочность гарантирует сопротивляемость смятию и срезу при циклических нагрузках, характерных для редукторов или насосов.

Геометрические параметры соединения определяются расчетным путем, основными критериями служат напряжения смятия и среза. Формула для проверки на смятие выглядит так: σсм = 2T / (d * k * l), где T – передаваемый крутящий момент в Ньютон-миллиметрах, d – диаметр вала, k – рабочая высота детали, l – длина ее контакта.

Допустимые напряжения смятия берут из справочников, они зависят от материала ступицы и режима работы; для неподвижных соединений из стали при спокойной нагрузке это значение может составлять 100-120 МПа.

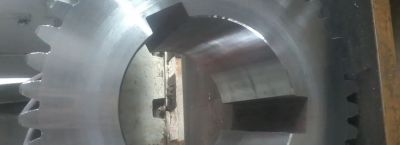

В реальных проектах инженер сталкивается с необходимостью согласования размеров пазов на валу и во втулке. Здесь в силу вступают поля допусков, устанавливаемые стандартами на шпоночные соединения.

Для вала обычно применяют поле допуска P9, а для ступицы – D10, что формирует посадку с гарантированным зазором по ширине для облегчения сборки. Однако по высоте паза в ступице часто создают небольшой натяг, чтобы исключить качание элемента после монтажа, что повышает долговечность стыка.

Рассмотрим узел цилиндрического редуктора, где шестерня контактирует с быстроходным валом. Передаваемая мощность 15 кВт при частоте вращения 1500 об/мин создает значительный момент, требующий надежного закрепления.

Для вала диаметром 40 миллиметров выбирают призматическое соединение с размерами 12х8х50, где последнее число – длина. Проверочный расчет подтверждает, что напряжения смятия не превысят допустимых для ступицы шестерни, изготовленной из стали 40Х.

Еще один частый случай – крепление полумуфты на валу электродвигателя. В условиях реверсивного движения и возможных кратковременных перегрузок соединение испытывает знакопеременные нагрузки.

Клиновая разновидность с уклоном 1:100 позволит создать плотную посадку с легким поджатием, дополнительно фиксирующую деталь осевым усилием. Монтаж подобного элемента требует аккуратности, чтобы не возникло перекоса, ведущего к локальному перенапряжению.

Сборка шпоночного узла – операция, требующая внимания к чистоте поверхностей. Пазы необходимо очистить от стружки и заусенцев, а саму деталь слегка пришабрить для плотного прилегания к стенкам без люфтов.

Практикующие слесари рекомендуют использовать для запрессовки мягкий молоток из меди или свинца, избегая прямых ударов по стали, способных повредить ее структуру. Легкое смазывание моторным маслом облегчит посадку.

Иногда в тяжелонагруженных приводах встречаются комбинированные схемы, где одна шпонка работает параллельно с посадкой с натягом. Подобный дублирующий подход резко повышает надежность трансмиссии, страхуя от проворачивания при пиковых нагрузках, например, в механизме привода прокатного стана.

Расчет подобного комбинированного соединения ведут по моменту, который способна передать только посадка с натягом, а соединительный элемент рассматривают как страховку.

Дефекты, возникающие в процессе эксплуатации, чаще всего проявляются в виде смятия рабочих граней или, реже, среза тела детали. Эти явления говорят о недостаточной длине контакта, несоответствии материала расчетным нагрузкам или наличии дисбаланса в узле.

Восстановление работоспособности обычно предполагает замену изделия на новое, при этом часто приходится фрезеровать паз на большую глубину, используя ремонтный размер, что обязательно должно быть учтено в последующих расчетах на прочность.

Выбор между стандартным и сегментным исполнением зачастую продиктован компоновочными соображениями. На конце вала, где установлен маховик или приводная звездочка, осевое пространство ограничено стопорными кольцами или резьбой для гайки.

Установка сегментной детали высотой всего 3-4 миллиметра позволяет рационально использовать каждый миллиметр длины, не жертвуя надежностью передачи вращающего усилия.

Твердость поверхности должна превосходить аналогичный показатель материала ступицы, что предотвращает образование выработки на более ответственной детали – валу. Контроль этого параметра осуществляют с помощью твердомера Роквелла, делая замеры на плоских торцах.

Для стали 45 нормативная твердость после термообработки находится в диапазоне 44-48 HRC, что обеспечивает необходимый запас прочности.

Опытные механики знают, что даже правильно рассчитанное соединение может выйти из строя из-за вибрации. Для ее гашения иногда применяют установку двух элементов, смещенных по длине паза на 90 или 180 градусов.

Такое решение распределяет нагрузку более равномерно и меняет собственные частоты узла, препятствуя развитию резонансных колебаний, особенно в роторных системах с высокой частотой вращения.

Качество обработки пазов напрямую влияет на долговечность. Шероховатость боковых рабочих поверхностей не должна превышать Ra 3.2, а на дне паза допустимо значение Ra 6.3.

Достичь таких параметров позволяет концевая фреза с последующей доводкой шабером или, в условиях серийного выпуска, шлифование специальным кругом. Завалы кромок на выходе инструмента обязательно устраняют, чтобы избежать образования концентраторов напряжений.

В ремонтном деле часто сталкиваются с необходимостью изготовления нестандартного изделия. В таком случае заготовку выпиливают из прутка требуемой марки стали, оставляя припуск на механическую обработку.

После фрезерования до номинальных размеров обязательно проводят термообработку – нагрев до температуры 820-840 градусов Цельсия с охлаждением в масле и последующим отпуском при 400-500 градусах для снятия внутренних напряжений.

Смазка при сборке не только облегчает процесс, но и выполняет защитную роль. Нанесение тонкого слоя консервационной смазки или литола на рабочие поверхности предохраняет их от фреттинг-коррозии – вредного явления, возникающего при микросдвигах в соединении.

Этот вид износа характерен для узлов, работающих под переменными или вибрационными нагрузками, и может привести к заклиниванию деталей.

Проверка готового соединения включает проверку на отсутствие радиального биения насаженной детали с помощью индикаторной стойки. Стрелка прибора не должна показывать отклонений, превышающих технические требования для конкретного узла, обычно это доли миллиметра.

Наличие биения говорит о перекосе или непараллельности пазов, что требует переборки и устранения дефекта.

В мощных транспортных системах, скажем, в карданных валах тяжелых грузовиков, шпоночные пазы дополнительно упрочняют поверхностным пластическим деформированием – дорнованием или обкаткой роликами. Эта технология создает наклепанный слой с остаточными напряжениями сжатия, повышающий усталостную прочность вала в наиболее нагруженной зоне, что критически для долговечности всей трансмиссии.

Расчет длины контакта всегда ведут по пазу ступицы, а не вала. Эта длина должна быть меньше общей длины детали на несколько миллиметров, чтобы обеспечить свободный вход при сборке.

На чертежах обязательно проставляют этот размер, чтобы избежать ошибок при изготовлении. Для динамически нагруженных соединений рекомендуют выбирать длину, равную 0.8-1.2 от диаметра вала, что является проверенным эмпирическим соотношением.

Работа с коническими концами валов предъявляет особые требования. Здесь применяют специальные клиновые исполнения, которые создают осевое усилие, дополнительно фиксирующее узел.

Угол конуса вала и внутренней поверхности ступицы должен быть строго идентичным, что проверяется калиброванными красками при притирке. Момент затяжки гайки или болта, стягивающего такую сборку, регламентируется технологической картой.

При частых реверсивных движениях, характерных для станков с ЧПУ, боковые грани испытывают знакопеременное давление. В таких условиях материал должен обладать не только высокой твердостью, но и хорошей вязкостью, чтобы противостоять усталостному выкрашиванию.

Легированные стали 40ХН или 30ХГСА после соответствующей термообработки показывают наилучшие результаты в подобных тяжелых режимах функционирования.

Стандартизация размеров позволяет иметь на производстве или в ремонтной мастерской комплектный набор наиболее востребованных типоразмеров. Такой набор хранят в сухом месте, предварительно покрыв консервационным составом для защиты от коррозии.

Правильная организация хранения мелких крепежных деталей экономит время при сборке и гарантирует, что всегда будет под рукой нужная деталь, соответствующая чертежу и нормативным документам.
