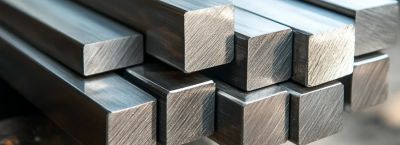

Как правильно выбрать шпоночный прокат для вашего проекта
Выбор шпоночного проката, на первый взгляд, кажется простой технической задачей, но от его корректного подхода напрямую зависит надёжность и долговечность любого узла, где крутящий момент передаётся с вала на ступицу. Шпонка воспринимает значительные нагрузки, работая на срез и смятие, потому её материал, геометрия и точность исполнения являются критическими параметрами.
Опираясь на многолетний опыт в цехе, отмечу, что большинство проблем с приводами, будь то вибрация, износ или полное разрушение, часто коренятся в неверно подобранном или установленном соединительном элементе.
Основой для выбора всегда служит конструкторская документация, где указан тип и номинальный размер. Наиболее распространённым в общем машиностроении является призматический вариант, стандартизированный ГОСТ 23360-78.
Его ширина и высота жёстко привязаны к диаметру вала, что облегчает первоначальную ориентировку. Для вала диаметром 30 миллиметров, согласно нормативам, потребуется сечение 8 на 7 миллиметров, а длина уже определяется шириной ступицы насаживаемой детали. Существуют и иные формы, такие как сегментные, клиновые и тангенциальные модели, применяемые в специфических условиях, например, при переменных или реверсивных нагрузках.
Материал изготовления диктуется характером эксплуатации механизма. Большинство стандартных изделий производится из углеродистых сталей марок Ст45 или Ст50, прошедших объёмную закалку до твёрдости в пределах 37-45 HRC.
Для ответственных узлов с высокими динамическими нагрузками, в тяжёлом машиностроении или турбостроении, применяют легированные стали, такие как 40Х или 40ХН, термически обработанные до более высоких показателей прочности. В случае с постоянно разъединяемыми соединениями, где износ паза недопустим, иногда используют направляющие из латуни или алюминиевых сплавов, но их прочностные качества существенно ниже.
Ключевым практическим шагом является расчёт соединения на смятие и срез, что позволяет проверить достаточность стандартного типоразмера под конкретную передаваемую мощность. Формула для проверки напряжений смятия выглядит как σ_см = (2T*10^3)/(d*kl_р), где T – крутящий момент в Нм, d – диаметр вала в мм, k – рабочая высота шпонки, l_р – её расчётная длина.
Полученное значение сравнивают с допускаемым напряжением для материала ступицы или вала, выбирая меньшее. Для тихоходных валов обычных редукторов, изготовленных из чугуна, допустимое смятие может составлять 60-90 МПа, а для стальных быстроходных валов – уже 120-150 МПа.
Особое внимание следует уделить качеству поверхности и точности размеров. Рабочие грани призматического изделия должны иметь шероховатость не грубее Ra 2.5, а боковые поверхности – Ra 6.3 по ГОСТ 2789-73.
Наличие заусенцев, рисок или следов коррозии недопустимо, так как эти дефекты становятся концентраторами напряжений. Параллельность боковых сторон проверяют микрометром в нескольких сечениях, отклонение не должно превышать половины поля допуска по 9-му квалитету точности. Завалы кромок или скругления, не предусмотренные чертежом, часто мешают плотной посадке в паз.
Длина направляющей всегда выбирается немного меньше ширины ступицы, обычно на 5-10%, чтобы обеспечить надёжный упор при монтаже. В пазу она должна устанавливаться с натягом по ширине, который для соединений без подвижности регламентирован посадками вида H9/h9 или N9/h9.
Слишком свободная посадка приведёт к биению и ускоренному износу, а чрезмерно тугая усложнит сборку и может вызвать недопустимые напряжения. Для фиксации от осевого смещения в некоторых конструкциях применяют стопорные винты, которые вворачиваются в торец, или используют пружинные разрезные кольца.
На практике сборку узла с призматическим элементом стоит вести аккуратно, избегая ударов по детали, которые могут повредить её геометрию. После установки на вал и насадки ступицы необходимо проверить отсутствие перекоса, который легко выявить по щели у одного из торцов.
Радиальный зазор между низом паза вала и верхней плоскостью вставки должен присутствовать всегда, это требование заложено в самой конструкции для правильной работы соединения. На завершающем этапе полезно провести пробный прокрут узла вхолостую, контролируя биение и равномерность вращения, что служит косвенным признаком корректности монтажа.
В заключительной фазе работ стоит помнить, что даже идеально подобранный по каталогу элемент может не обеспечить требуемой долговечности, если пазы на валу и в ступице профрезерованы с нарушениями. Их симметричность относительно оси, параллельность стенок и точное соответствие размерам являются обязательными условиями.
Реальный ресурс соединения определяется самым слабым звеном в этой цепочке – вал, шпонка или ступица, потому комплексный подход к проектированию и изготовлению всего узла остаётся непреложным правилом для любого инженера или механика.
