Допуски и посадки шпоночных соединений по ГОСТ
Шпоночное соединение представляет собой надежный способ передачи крутящего момента между валом и ступицей насадной детали. Его работоспособность напрямую зависит от точности изготовления всех сопрягаемых элементов.
Основными нормативными документами здесь служат ГОСТ 23360-78 для размеров самих шпонок и ГОСТ 8787-68, регламентирующий допуски на пазы. Эти стандарты устанавливают три основных типа соединений, отличающихся характером сопряжения боковых граней шпонки со стенками пазов.
Свободная посадка применяется в ситуациях, когда не требуется жесткой фиксации ступицы вдоль оси вала, часто при частых разборках механизма. Наиболее распространенной является нормальная схема, обеспечивающая достаточную центровку деталей при передаче значительных нагрузок. Жесткий тип используют в ответственных узлах, где исключены даже минимальные обратные удары и биения.
Конструкция соединения включает призматическую шпонку, паз на валу и канавку в ступице. Боковые стороны шпонки являются рабочими поверхностями, через которые и происходит силовое замыкание.
Верхняя часть шпонки никогда не должна прилегать к стенке паза ступицы, для этого проектом всегда предусматривается гарантированный зазор. Размеры сечений шпонок стандартизированы и привязаны к диаметру вала.
Для вала диаметром 40 мм стандарт предписывает сечение шпонки 12х8 миллиметров. Ширина паза на валу при нормальной посадке будет иметь размер 12P9, что дает предельные отклонения от +0.030 до -0.030 мм. Соответствующий паз в ступице выполняется по 12Js9, с симметричными отклонениями ±0.021 мм. Такая схема создает небольшой натяг или минимальный зазор, обеспечивая плотную посадку.
Высота шпонки для того же примера составляет 8h11 (-0.090 мм). Глубина паза вала рассчитывается как t1 = 5.0 (+0.2/0), а ступицы – t2 = 3.3 (+0.2/0).
Эти параметры критичны для сохранения зазора над шпонкой. Практический совет – всегда контролировать фактическую глубину паза после механической обработки.
Недостаточная глубина приведет к тому, что ступица не сядет на свое посадочное место. При сборке соединения усилие пресса должно прикладываться исключительно к ступице, а не к шпонке. Забивание шпонки для усадки ступицы – грубая ошибка, деформирующая все сопрягаемые поверхности. После запрессовки убедитесь в наличии люфта над верхней пластью шпонки, для этого можно использовать щуп толщиной 0.1-0.4 мм.
Для сегментных шпонок, регламентируемых ГОСТ 24071-80, подход к допускам несколько иной. Эти изделия тоньше призматических и устанавливаются в паз, фрезеруемый непосредственно в теле вала.
Ступица при этом свободно проходит над шпонкой. Посадка здесь всегда свободная, так как основная функция – предотвращение проворачивания, а не плотная фиксация.
Ширина паза вала под сегментную шпонку диаметром 40 мм (шпонка №10) составляет 10.2N9 (-0.036). Толщина самой шпонки 10-0.15 мм. Такой зазор позволяет быстро монтировать и демонтировать узел без потери функциональности. При проектировании важно правильно выбирать длину шпонки, она должна быть меньше длины ступичного паза.
Длина паза ступицы обычно делается на 1-2 миллиметра больше длины шпонки для компенсации возможных осевых смещений деталей. Сама шпонка подбирается таким образом, чтобы ее торец не доходил до дна паза вала.
Это исключает заклинивание при тепловом расширении или попадании мелкой стружки. При частых реверсивных нагрузках рекомендуется использовать соединение с двумя шпонками, расположенными под углом 120 или 180 градусов.
Это улучшает балансировку узла и повышает надежность. Материал шпонок – обычно углеродистая сталь марки 45 или Ст6, без дополнительной термообработки. Для тяжелонагруженных приводов можно применять шпонки из улучшенной стали 40Х, прошедшие закалку.

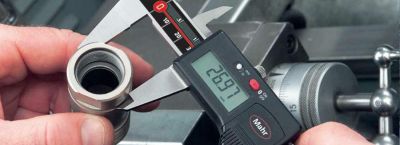

Фактический замер пазов после фрезеровки – обязательная операция. Для контроля ширины применяют гладкие предельные скобы или точный микрометр.
Глубину паза проверяют с помощью штангенциркуля с иглами или специального глубиномера. При обнаружении выхода размеров за поля допусков паз можно доработать, но лишь в сторону увеличения ширины, подобрав затем шпонку ремонтного размера.
Помните, что основной износ происходит на боковых рабочих гранях, именно их состояние определяет ресурс всего соединения. Правильно подобранные поля допусков и качественный монтаж гарантируют долгую и безотказную работу любого шпоночного узла в самых суровых условиях эксплуатации.
